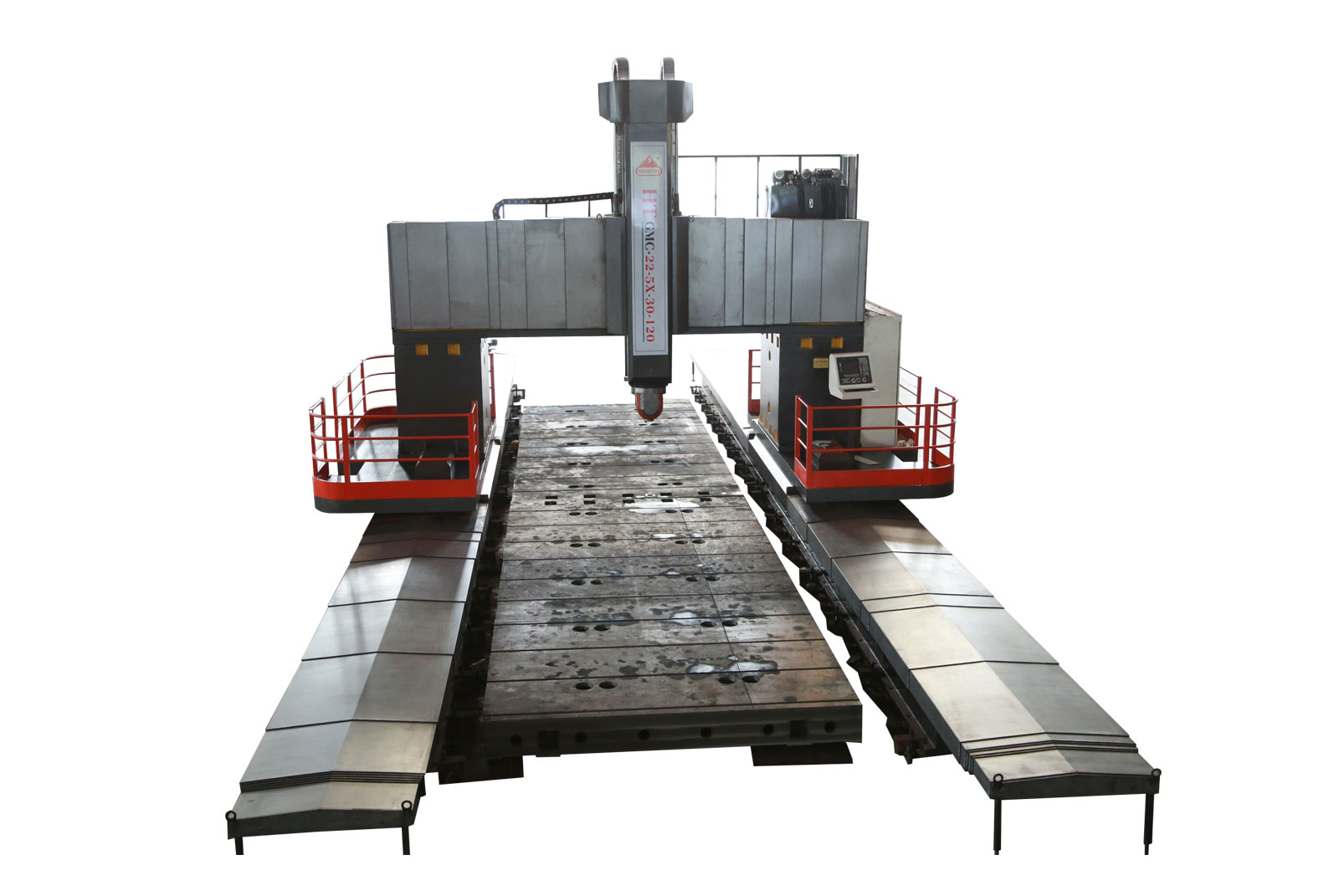

什么是数控龙门钻?
数控龙门钻是一种卧式数控钻床,采用龙门架和三轴结构。可同时加工三个零件,生产效率高。该装置可用于生产钢、不锈钢、钛、镍、锆、钽、蒙乃尔合金等简单的哈兹合金材料,以及钛/钢、镍、锆、钽/钢/钢/钢复合材料,如生产、钻孔、扩孔、扩孔、钻盲孔、内孔切割等使用专用辅助工具)等功能,使用普通麻花钻开孔。数控龙门钻床主要由床架、移动龙门、纵向滑台、钻孔电源箱、数控滑台、自动排屑及循环冷却装置、电气系统等组成。
1、床式工作台:床由900宽,5410长,800高组成。主床的左、中、右三段与桥段连接。总宽度为4560,焊接钢结构,经人工时效处理。龙门钻床工作台安装16个托盘,顶部为t型槽,槽宽28,便于夹紧工件。在床身左右两侧,两侧各设置两个直线滚动导轨和精细滚珠丝杠,间距为450,长度为6410,用于龙门纵向滑块的移动。数控龙门钻床床身底部分布有可调节螺栓,可以轻松调节工作台床身的高度。
2. 移动龙门:数控龙门钻床龙门架宽5550,高1726。它由钢板组装而成。龙门前方有两个间距为650、长度为4550的大容量直线滚动导轨。顶部安装两组精细滚珠丝杠和交流伺服电机,使三个动力头沿Y方向运动。每个动力头滑板上方安装有钻孔动力箱,可在主轴上安装钻头。数控龙门钻床两端的动力头滑板两侧均设有柔性导轨。
3.纵向导轨:纵向滑板为焊接钢结构,由左向右分布直角弯板。数控龙门钻床左右纵滑台的垂直表面装有两个带轮,带2kW交流伺服电机,传动比为2。小皮带轮安装在主轴电机上,大皮带轮与球螺母连接,伺服电机由皮带轮驱动。滚珠螺母在滚珠丝杠上旋转,带动滚动导轨上的滑块。装卸工件时,两个动力头可移动到数控龙门钻床的两端,方便装卸工件。
数控龙门钻床切屑清除装置的主要作用是将切屑从数控龙门钻床加工区外排出。数控龙门钻床和磨床上的岩屑经常与切削液混合。岩屑通过岩屑清除装置与岩屑分离,数控龙门钻床将其送入岩屑收集箱(车)。数控龙门钻床和切削液循环到切削液罐中。对于粗加工,关心的应该是机床的功率有多大,也就是进给速度有多少。由于加工毛坯为粗加工,对精度要求不高,但对效率要求很高,所以对数控龙门钻床性能要求强,刀具体积大。
