什么是数控龙门钻床 发布时间：2021-12-07 12:56:32浏览次数:896

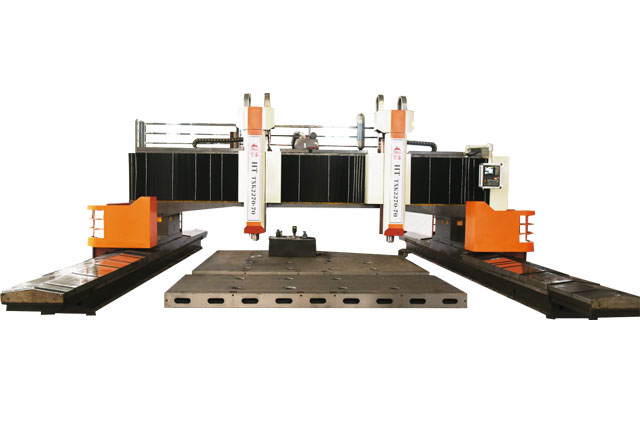

数控龙门钻床是一种带有龙门架和三主轴的卧式数控钻床。可同时加工三个零件，生产效率高。该设备可用于生产钢、不锈钢、钛、镍、锆、钽、蒙乃尔合金、哈氏合金等简单材料，以及钛/钢、镍/钢、锆/钢、钽/钢等复合材料的生产，实现钻孔、铰孔、铰孔、钻盲孔、内孔切割（使用专用辅助工具）等功能，用普通麻花钻即可钻孔。

数控龙门钻床主要由床台、移动龙门、纵向滑台、钻孔动力箱、数控滑台、自动排屑及循环冷却装置、电气系统等组成。

1、床式工作台：

床身由宽900、长5410、高800组成，主床左、中、右段与桥段相连。总宽度为4560，为焊接钢结构，经过人工时效处理。数控龙门钻床工作台上安装16个托盘，顶部有T型槽，槽宽28，便于装夹工件。在床身的左右两侧，每侧布置两个直线滚动导轨和精密滚珠丝杠，间距为450，长度为6410，用于龙门纵向滑块的运动。数控龙门钻床机身底面分布有可调螺栓，可方便地调节机身工作台的高度。

2、移动龙门：

数控龙门钻床的龙门架宽5550，高1726，由钢板组装而成。龙门前侧有两条间距为650、长度为4550的大容量直线滚动导轨。顶部安装两组精密滚珠丝杠和交流伺服电机，使三个动力头沿Y方向移动。每个动力头滑板上方安装有钻孔动力箱，主轴上可安装钻头。数控龙门钻床两端动力头滑板两侧装有柔性导轨。

3、纵向滑道

纵向滑板为焊接钢结构，带有左右分布的直角弯板。数控龙门钻床左右纵向滑台的垂直面上装有两个带2kW交流伺服电机、传动比为2的皮带轮。小皮带轮安装在主轴电机上，大皮带轮与滚珠螺母连接，伺服电机由皮带轮驱动。滚珠螺母在滚珠丝杠上旋转，带动滑块在滚动导轨上运动。装卸工件时，可将两个动力头移到数控龙门钻床的两端，方便装卸工件。
