对龙门钻床的简单了解 发布时间：2021-12-07 12:56:32浏览次数:666

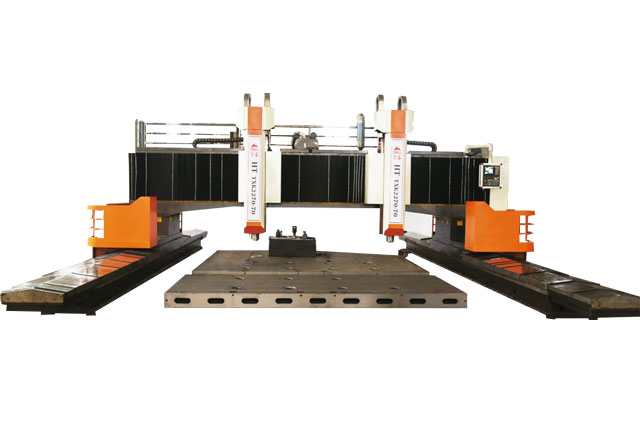

龙门钻床是一种具有龙门架和三个主轴的卧式数控钻床。可同时加工三个零件，生产效率高。该设备可用于钢、不锈钢、钛、镍、锆、钽、蒙乃尔、哈氏合金等简单材料，以及钛/钢、镍/钢、锆/钢、钽/钢、不锈钢等复合材料等的生产，实现钻孔、铰孔、铰孔、钻盲孔、内孔切削（使用特殊辅助工具）等功能，用普通麻花钻即可钻孔。

龙门钻床主要由床身工作台、移动龙门、纵向滑台、钻孔动力箱、数控滑台、自动排屑及循环冷却装置、电气系统等组成。

1、床式工作台：

床身由宽900、长5410、高800组成，主床的左、中、右段与桥段相连。总宽度为4560，为焊接钢结构，经过人工时效处理。龙门钻床工作台上安装有16块托板，顶部有T型槽，槽宽28，便于装夹工件。在床身的左右两侧，每侧布置有两个直线滚动导轨和精密滚珠丝杠，距离为450，长度为6410，用于龙门纵向滑块的移动。龙门钻床身底面共分布可调螺栓，可轻松调节床身工作台的高低。

2、移动式龙门架：

龙门钻床的龙门架宽5550，高1726，由钢板组装而成，人工时效。龙门前侧有两根间距650、长度4550的大容量直线滚动导轨，顶部装有两组精密滚珠丝杠和交流伺服电机，使三个动力头沿Y方向移动。每个动力头滑板上方安装有钻孔动力箱，主轴上可安装钻头。龙门钻床两端动力头滑板两侧装有导轨柔性防护罩。

3、纵向滑道

纵向滑板为直角弯板焊接钢结构，左右分布。龙门钻床左右纵向滑台的垂直面上安装了两个带2kW交流伺服电机、传动比为2的皮带轮。小皮带轮安装在主轴电机上，大皮带轮与滚珠螺母连接，伺服电机由皮带轮驱动。滚珠螺母在滚珠丝杠上旋转，带动滑块在滚动导轨上运动。装卸工件时，可将两个动力头移至龙门钻床两端，方便工件装卸。
