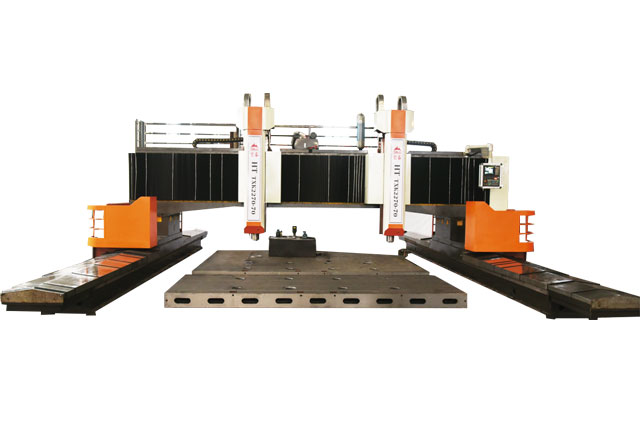

数控龙门加工中心是指主轴Z轴与工作台垂直的加工中心。整体结构为大型加工中心,龙门式结构,由双立柱和顶梁组成,双立柱中间有横梁。特别适合加工大型工件和形状复杂的工件。数控龙门加工中心有固定梁式(固定梁、移动/旋转工作台)、移动梁式(梁上下移动、工作台前后移动)、移动立柱式(固定工作台、移动龙门)、吊车式(固定工作台、横梁移动),上述复合形式的数控龙门加工中心也有多种类型。加工特性、能力和目标产品加工应用并不完全相同。下面来了解一下数控龙门加工中心的结构特点。
1、工作台
数控龙门加工中心的工作台基本呈长方形。工作台、床身、立柱、横梁、闸板等大型铸件由铸铁或焊接件制成。铸件内腔为蜂窝状复合排列结构,设计很先进。均经过时效和二次回火处理,消除残余内应力,使材料稳定,保证工件加工精度的稳定性和机床寿命。
2、龙门
龙门架由一个横梁和两个立柱组成。分为固定横梁、定位块固定横梁、随意升降三种。
3、拉姆
闸板从结构上可分为敞开式和封闭式两种。开放式结构的闸板由压板夹在主轴箱上,闸板截面积大;封闭结构的闸板夹在主轴箱内,闸板截面积小。
4、刀库
数控龙门加工中心的刀库有三种基本类型:转塔式、鼓式和链长式。
5、附件头库
大型复杂零件的加工通常需要许多附件头。附件头是根据工件的加工要求数控龙门加工中心专门设计的。一般分为直角头、加长头、特殊角头和万向头。
6、数控系统
CNC系统的供应商众多,根据不同的需求有不同的系统品牌和型号选择。
7、精度
机床精度是指数控龙门加工中心在没有外加载荷的情况下的原始精度。精度通常用它的反面来表示——与理想状态的偏差(简称误差),误差越小,精度越高。
